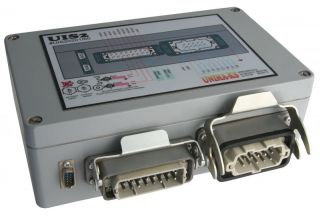

Obvod elektronického zapalování UIS2 (TMCI2,GEIS)

Elektronické zapalování nové generace pro 4÷8 válcové motory, inteligentní řízení předstihu a energie. Podrobnější popis zapalování naleznete zde.

Základní vlastnosti:

• Komunikace přes RS-232 (diagnostika a nastavení servisním programem Manager), RS-485 (pro spolupráci např. s řídícím systémem UniGEN nebo Motormanagementem ) a dále CAN
• Vytváření uživatelských algoritmů pomocí funkcí
• Konfigurovatelné mapování vstupů a výstupů
• Napájecí napětí 24V+/-20%, napájecí proud 200mA/1,5A (klidový/provozní)
• Počet cívek 1-8
• Výstupní napětí 250-400V regulovatelné
• Detekce detonací
• Detekce nepálení (měření kvality přeskoku jiskry)
• Stavitelná výstupní energie, možnost korekce energie jen v některých válcích

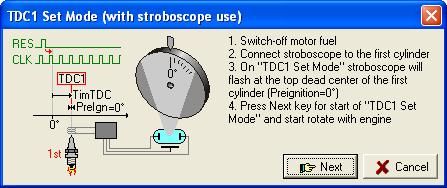

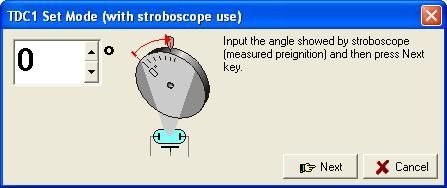

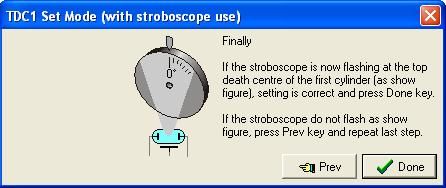

• Inteligentní a velmi snadné nastavení výchozího předstihu pomocí stroboskopu
• Korekce předstihu od otáček, při detonacích, uživatelsky (např. dle typu paliva)
• Počet zubů pro snímání otáček 2-255 (jednočidlové i dvoučidlové snímání)
• 4x digitální výstup
• 4x digitální vstup
• 3x analogový vstup - reset, klika (SW konfigurovatelné Hallova sonda / Indukční čidlo / Kotlin), detonační čidlo
• Napájecí napětí pro Hallovu sondu 5V,100mA
• Napájecí napětí pro čidlo Kotlin 24V,100mA
• Test-mode
• Integrovaný tester (osciloskop)

Různé způsoby snímání otáček a polohy

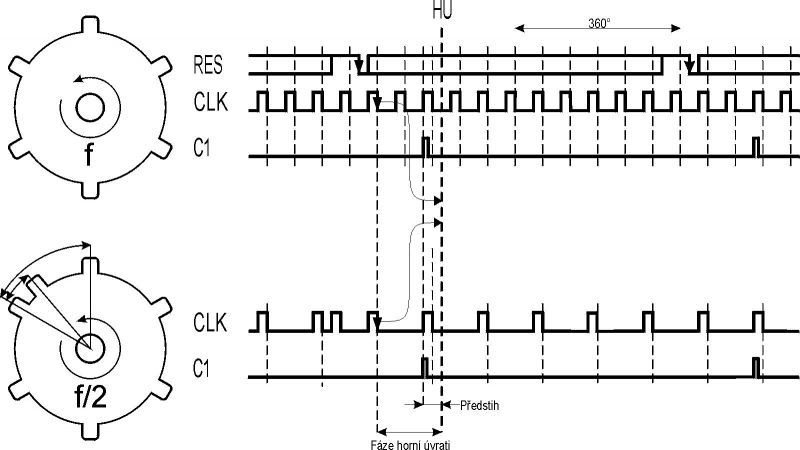

Zapalování podporuje jak dvoučidlové snímání (ozubený věnec točící se na otáčkách motoru + "reset" tedy snímání polovičních otáček) tak i jednočidlové snímání (ozubený věnec se "zubem navíc", který se točí na polovičních otáčkách). Od "resetu" či zubu navíc se odvíjí pálení prvního válce viz obr.:
