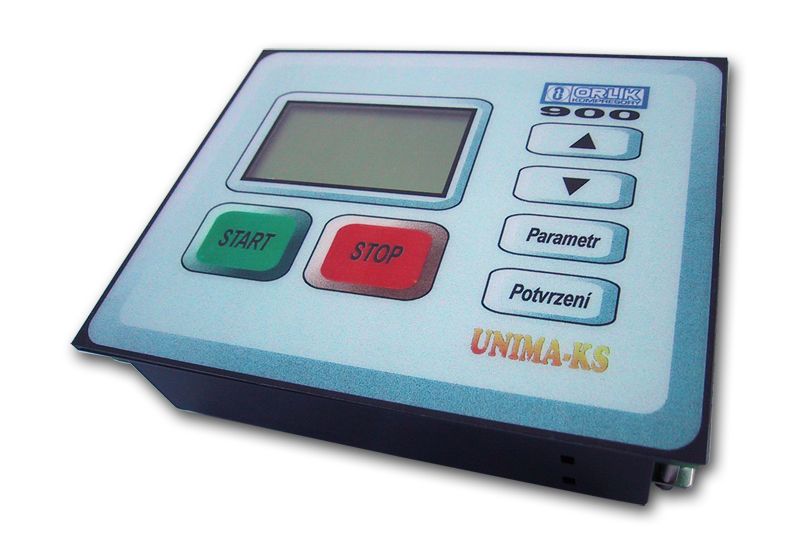

Řídící systém 900 (901)

Levný univerzální řídící systém s grafickým displejem 128x64 pro komfortní ovládání jednoduchých systémů. Algoritmus je možné na zakázku vytvořit "napevno" na přání (příkladem je  řízení kompresorů Orlík), nebo je možné jej na uživatelské úrovni vytvářet a měnit pomocí funkcí. Vstupy a výstupy ŘS jsou konfigurovatelné pomocí mapování. ŘS lze monitorovat, kalibrovat, parametrizovat a vytvářet algoritmus po jeho připojení k PC programem Manager. Více zde.


Odolné mechanické provedení v kovové skříňce, rozměry ŘS jsou 180x145 mm (přední panel), hloubka 55mm, montážní otvor 170x139 mm. ŘS pracuje v provozním prostředí do 60°C. Velký grafický displej umožňuje přehledné zobrazování měřených veličin, stavu systému, režimu atd. Parametry lze komfortně nastavovat nejen pomocí servisního SW „Manager“, ale také přímo z klávesnice ŘS, pro přístup k parametrům lze definovat několik úrovní hesel (zákazník, servis…)

Základní vlastnosti:

• 14 x binární vstup
• 6 x binární výstup OC

• 5 x výkonový bin.výstup 48V AC, 0.5A
• 4 x analogový vstup (Pt100, 2x20mA, KTY)
• šest ovládacích kláves na čelním panelu
• velký grafický displej 128x64 bodů s
• podsvitem
• napájení 13÷33V DC nebo 12÷20V AC,
• výstup pro napájení čidel
• počítadlo motohodin, indikace blížícího se servisního cyklu
• historie chybových stavů
• SW „na míru“ dle požadavku zákazníka
• S noučástí dodávky montážní sada do panelu
• RS-232 pro monitorování, parametrizaci a kalibraci ŘS, součástí dodávky je servisní program „Manager“
• RS-485 pro komunikaci více ŘS navzájem, případně pro možnost připojení dalších přídavných modulů (jen 901)
